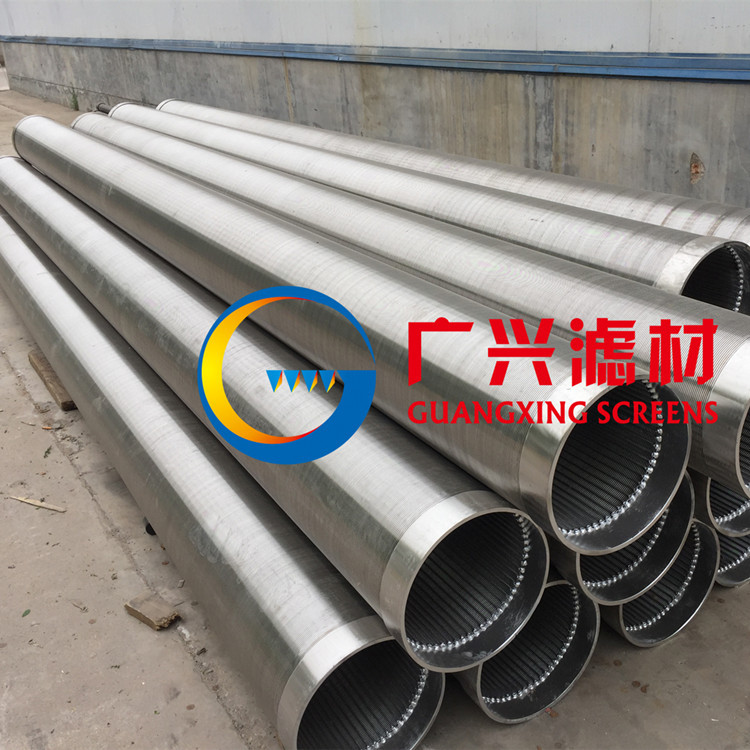

油田完井专用套管绕丝筛管

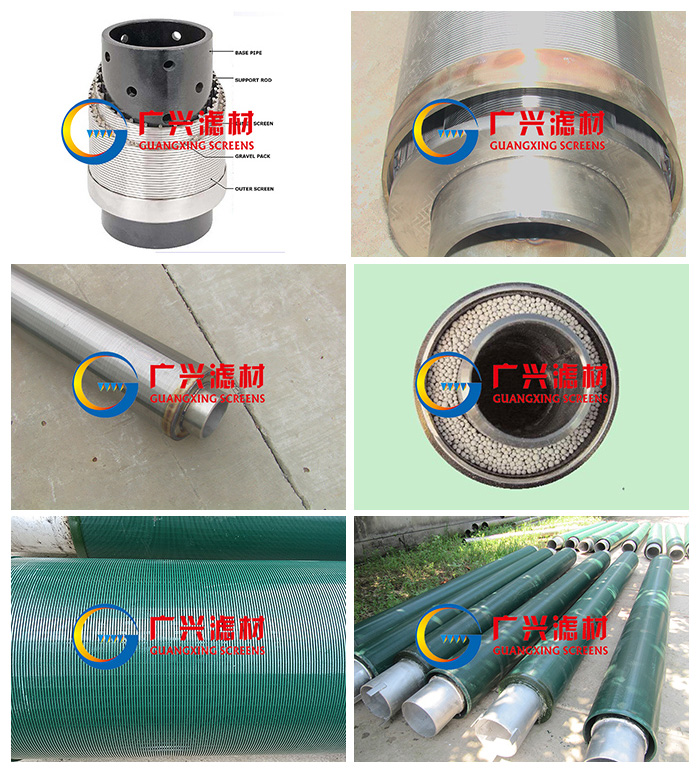

绕丝滤水管：绕丝滤水管设备是由V型绕丝和支撑条组成，采用了世界先进的全绕焊生产工艺，每个交叉点用熔接方式连接，结构坚固，机械性能好。V型剖面避免堵塞，同时又保证水流畅通。连续的缝隙有更大的过水面积，同时减小地下水渗透速度，避免沙子在较大的水压下进入管内，有良好的滤沙性。缝隙也可以根据不同地质而改变。承受压力能力强，有了内层基管支撑，及时外部滤水管局部变形，缝隙也不会增大，防砂性能更为可靠。适用于比较恶劣的使用环境。外层筛管缝隙均匀，误差小为0.05mm，能有效起到防砂作用。筛管缝隙密度由于其他筛管，使得流动阻力降低，大大增加了油气产量。管径较细，减轻了钻井的施工难度。连续的V型结构使得水流渗入速度减小，减轻了管体与设备所受压力。
基管材质为API标准的J55、K55、N80等，外层筛管为不锈钢304，也可按照客户要求使用其他材质。
在石油钻采作业中，筛管是一种重要的器材，常采用先期完井或采油防砂。使用较多的筛管是绕丝筛管。
这种筛管的制造方法是：
在均匀分布于周围筛杆上或开孔的金属衬管上缠绕某种截面的钢丝并焊牢，并留出缝隙作为筛孔。虽然这种制造方法在国内已被众多厂家使用，但是这种筛管在下井时存在一些问题，尤其在强压通过大斜度井或水平井的弯段时，不可避免地要与井壁或套管发生碰撞、挤压和摩擦，容易出现乱丝现象，造成筛管损坏或缝隙变形，致使完井质量和防砂效果降低或失效，针对绕丝筛管的这一弊端，管、缝一体的割缝筛管出现了。石油防砂筛管供应商由于割缝管的性能优越且价格低廉，它一出现就受到各大油田的高度重视并被广泛采用。可见，割缝管的出现为水平井和侧钻井的发展及高砂油藏的石油开采提供的物质条件。石油防砂筛管除了具有“自洁”特点外，不锈钢绕丝筛管政治家耐腐蚀、工作寿命长、缝隙连续、流能面积大等优点。这也是绕丝筛管得以广泛应用的主要原因。其缺点是造价高，能常为割缝衬管的2~3倍。
适用范围：
适用于直井、斜井、定向井等绝大多数井的管内砾石充填防砂工作
